Description
LumiPlus Nisch Ø230
AstralPool LumiPlus är en stor familj för marknaden av undervattenslampor till offentliga, kommersiella och privatapooler.
Hela LumiPlus-sortimentet är tillverkat av högkvalitativa lysdioder och elektroniska komponenter, och tillverkas helt i EU till europeisk kvalitetsstandard.
AstralPool LumiPlus-familjen levererar:
– Större energieffektivitet.
– Högpresterande lampor med toppkvalitetsbelysning (TQL) -teknologi.
– Förbättrad energieffektivitet i pooler tack vare användningen av LumiPlus DC-lampor och projektorer från en likströmskälla (24 V DC).
-Stor kontroll över området med införandet av Internet Pools (IoT) koncept av Fluidra Connect.
– IP68 skyddsklassificering.
Montering
– Börja med att skära ut ett runt hål i poolsargen där lampan ska placeras och förborra för de åtta fästskruvarna (om nödvändigt). Den medföljande mallen visar hålets exakta storlek (277mm) samt storleken och placeringen av skruvarna.

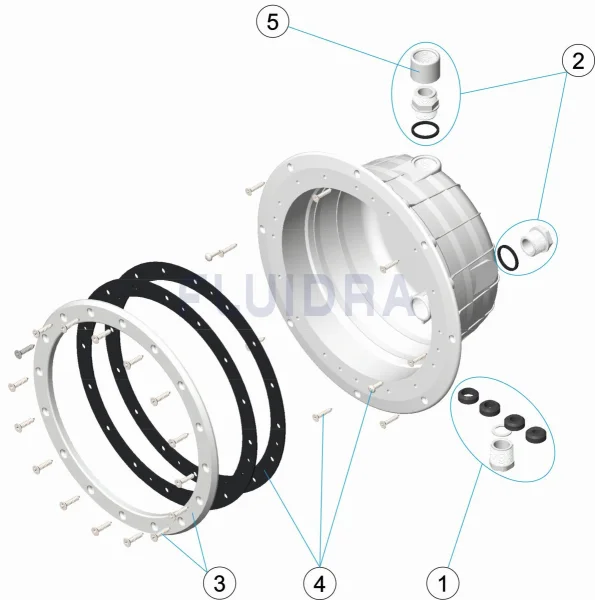

– Sätt in nischen i hålet med den främre kanten på insidan av poolsargen och skruva fast den (bild 2, A). Se till att kabeluttaget på baksidan av nischen peckar uppåt.
– Vid inhängningen av linern placeras de svarta packningarna på vardera sida av linern (B) och sen den vita tätflänsen ytterst (C). Fäst packningarna och tätflänsen genom att skruva ihop alla lager inkl. linern med de medföljande 16 skruvarna (D).
– Ta bort all liner innanför tätflänsen och montera sen lampan i nischen enligt dess instruktioner.
Monteringsanvisningarna för denna modell i manualen nedan är de under ”Panelled swimming pool with Liner” på sida 2 och Fig.5 på sida 15.
För att se användarmanualen, produktskissen, och reservdelslistan vänligen klicka på ikonerna ovan.
